Усиленная антенна для Wi-Fi

Устройство, принимающее сигнал, можно сделать в домашних условиях, не прилагая для этого больших усилий. Полученная конструкция значительно увеличивает площадь покрытия обыкновенного роутера, что делает ее крайне необходимой для использования в крупногабаритных помещениях. Установив такую антенну в загородном доме или коттедже, можно ловить хороший сигнал даже в отдаленных уголках помещения. В некоторых случаях покрытие можно расширить и за пределы здания. В таком случае появляется возможность пользоваться интернетом, отдыхая на веранде и наслаждаясь свежим воздухом. Такой усилитель легко изготавливается из подручных материалов, которые наверняка есть в каждом доме. В этой статье мы рассмотрим разновидности антенн, а также способы их изготовления.

Типы усилителей Wi-Fi и способы их изготовления

При наличии стандартного набора инструментов и общедоступных материалов, можно собрать такие устройства, как:

• простая антенна;

• антенна «двойная восьмерка»;

• антенна «тройная восьмерка».

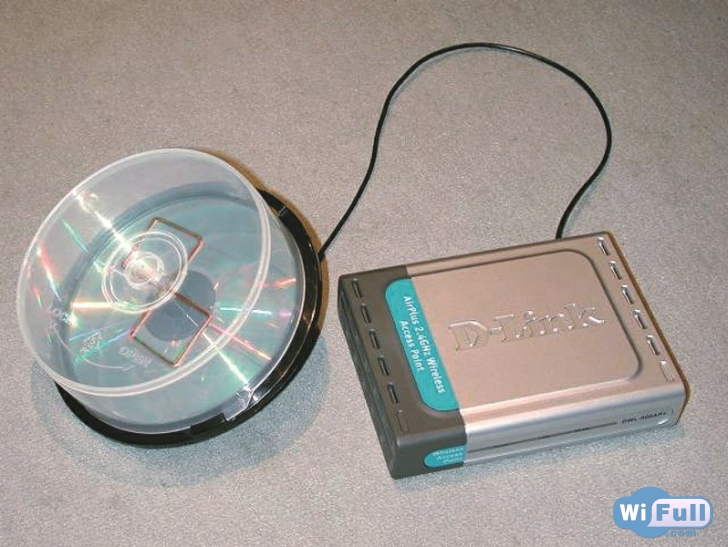

Для изготовления простой антенны понадобится пластмассовая коробка для CD-дисков, которая будет выполнять функцию корпуса усилителя, один диск, паяльник и медный одножильный провод толщиной 2,5 мм. Для начала нужно обрезать часть штыря, на который одеваются диски. Это можно сделать ножовкой по металлу или болгаркой. Расстояние от дна коробки до верхней точки трубки должно составлять 18 мм. Затем на краях полученного патрубка (друг напротив друга) с помощью надфиля делаем четыре насечки. В эти пазы будет установлен следующий элемент — ромбовидная восьмерка, которую мы сделаем из медного провода. Этот процесс требует особого внимания, поэтому рассмотрим его поэтапно:

1. Берем одножильный медный провод длиной 25–30 см и полностью снимаем с него изоляционное покрытие.

2. Отмеряем от его края 30 мм и делаем изгиб. Далее, соблюдая указанные размеры, повторяем процедуру до тех пор, пока у нас не получится изделие в виде восьмерки, состоящей из двух ромбов.

3. Концы провода необходимо спаять и залудить, тем самым придав изделию целостность.


Теперь можно приступать к установке отражателя, изготовленного из обыкновенного CD-диска. Он одевается на обрезанный патрубок и фиксируется на дне коробки с помощью силиконового клея. Следующим этапом будет установка медной восьмерки в проделанные нами пазы, после чего она также фиксируется в них тем же клеем. После того как силикон высохнет, нужно припаять к ее центральным изгибам кабель от роутера, который заводится снизу и проходит через патрубок. После этого антенна готова к использованию.

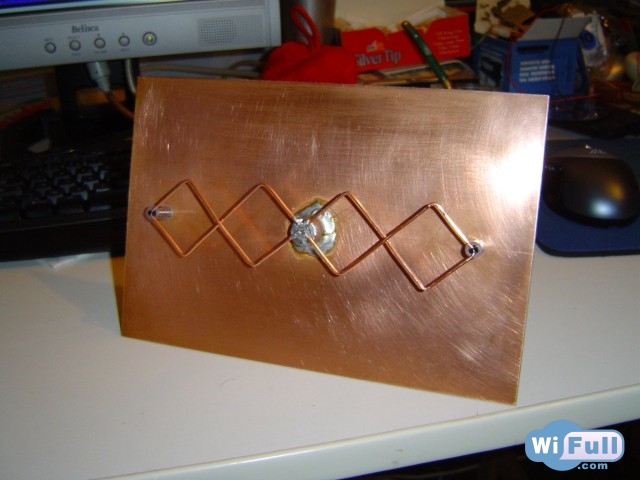

Антенна «двойная восьмерка» – это усовершенствованный вид предыдущего усилителя. Следует отметить, что вместо пластиковой коробки для дисков функцию подложки и отражателя здесь может выполнять металлическая пластина с диэлектрическими стойками, на которых и будет фиксироваться это проволочное изделие. Кроме этого, провода в центре пересечения не паяются. Они, наоборот, ни в коем случае не должны соприкасаться. Этого можно избежать, подложив в месте пересечения немного изоляции. Расстояние между медным проводом и отражателем всегда должно быть в пределах 15 мм, так как может возникнуть риск перегрева конструкции.


Такое устройство может иметь вид круговой диаграммы. Для ее изготовления понадобится пластина из жести, меди или другого металла, которую необходимо изогнуть в кольцо диаметром 70 мм. Желательно, чтобы ширина пластины составляла 100 мм. Проделываем в ней отверстия и устанавливаем в них диэлектрические стойки с закрепленным на них медным проводом. Чтобы придать ему форму круга, можно воспользоваться обыкновенной бутылкой.

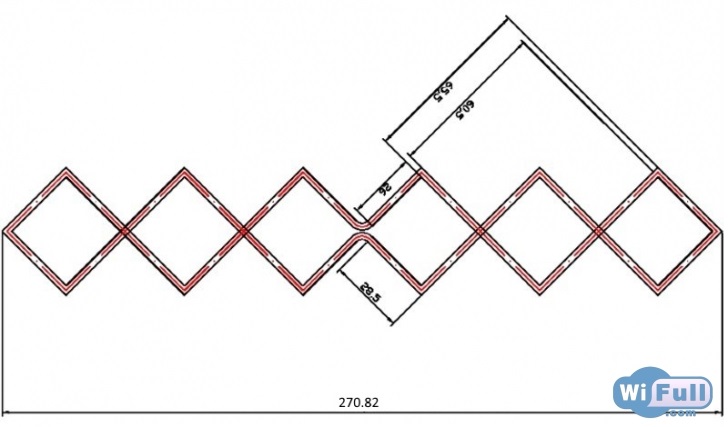

Коэффициент усиления сигнала при использовании антенны «тройная восьмерка» достигает 15 дБ. Технология ее изготовления аналогична описанной выше схеме. Единственное отличие данной конструкции заключается в увеличении количества ромбов. Такую антенну можно поместить в защитный корпус, изготовленный из пластиковой трубы диаметром 250 мм, а медный провод лучше покрыть лаком для предотвращения появления коррозии.

Другие варианты создания антенн

Для тех, кто не желает тратить свое время на изготовление таких устройств, есть вариант более простой. Можно приобрести усилители сигнала в магазине и самостоятельно собрать их в одну конструкцию. Для этого понадобятся следующие составляющие:

1. USB-адаптер беспроводной сети, благодаря которому можно получить доступ к Wi-Fi. Для получения качественного сигнала в квартире достаточно установить небольшой адаптер. Более габаритные модели стоят значительно дороже, но и площадь покрытия у них больше.

2. USB-удлинитель пассивного действия. Понадобится изделие с соединительными разъемами, благодаря которым можно подключить адаптер к USB-порту в компьютере.

3. Штанга или другое приспособление, позволяющее надежно закрепить адаптер на крыше.


Процесс установки начинается с подключения одного конца удлинителя к компьютеру, а другого разъема – к адаптеру, установленному на крыше. Затем его нужно настроить, направив в сторону удаленного передатчика. Правильность настройки определяется качеством поступающего на компьютер сигнала.

Несмотря на простоту конструкции, такие антенны имеют достаточно большую мощность, поэтому их все чаще можно встретить в домах и квартирах.
